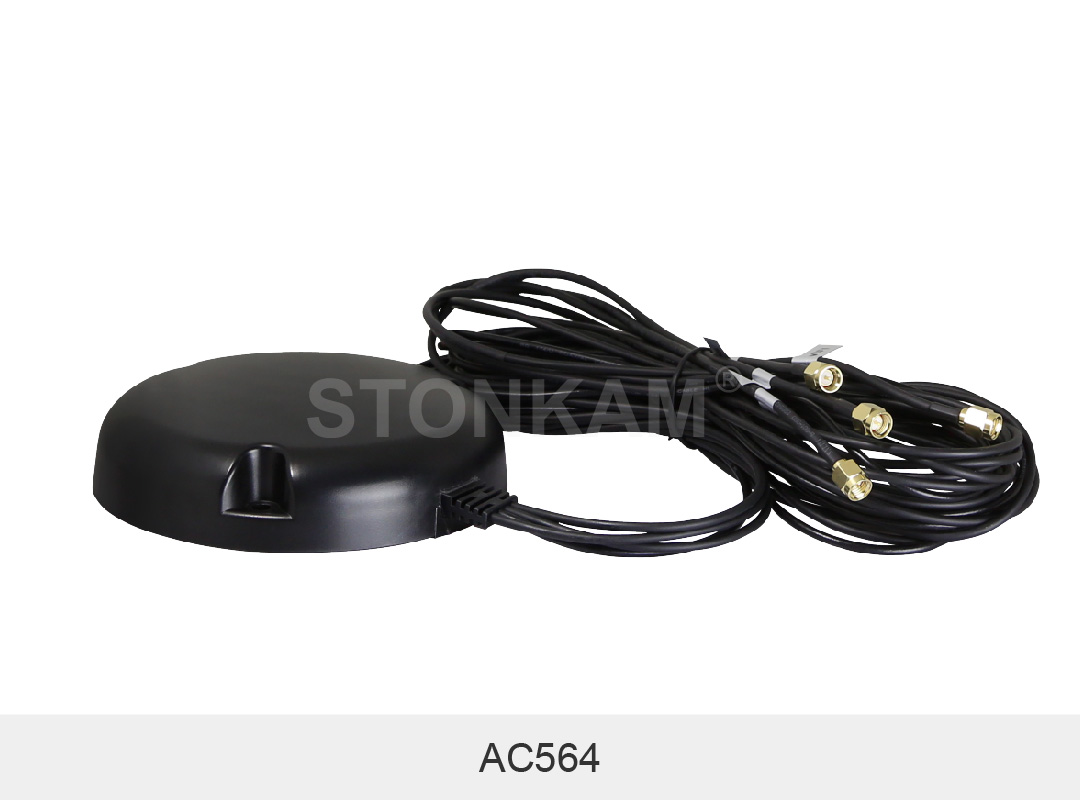

四合一天线

AC564

联系我们

敏视只对企业销售，请务必提供准确的公司邮箱和国家/地区信息。我们将尽快回复您。

主要功能特点

2*LTE MIMO & GPS & WIFI 2.4G/5G 四合一天线
带防水功能，防水等级IP69K
胶粘方式和3颗自攻螺丝加固定

LTE (2 条天线)
工作频率（MHZ）	700~960Mhz/1710~2690Mhz
增益（最大方向）	2dBi
极化	Linear
驻波比	≤2.0@ 1710 ~ 2700 MHz ≤2.5@ 700 ~ 960 MHz
阻抗	50Ω
GPS
中心频率	BeiDou:1561.098MHz GPS:1575.42MHz GLONASS:1602MHz
带宽	±3MHZ
陶瓷体增益（最大方向）	3.0dBic (Typical) @ 1575.42 MHz
驻波比	<2.0
极化	RHCP
阻抗	50Ω
供电电压	2.7-5.0V
供电电流	8 ~14 mA
有源板增益	28±2dB
噪声系数	1.5dB
WIFI
工作频率（MHZ）	2400~2483MHz/ 5150~5850MHz
增益（最大方向）	3dBi
极化	Linear
驻波比	≤2.0
阻抗	50Ω
其他参数
塑料材质	PC+ABS
尺寸	直径：120mm
线材类型	RG174H-02
线材长度	3m
接头类型	SMA公头
工作温度	-40℃~85℃
存储温度	-45℃~85℃
